Планари

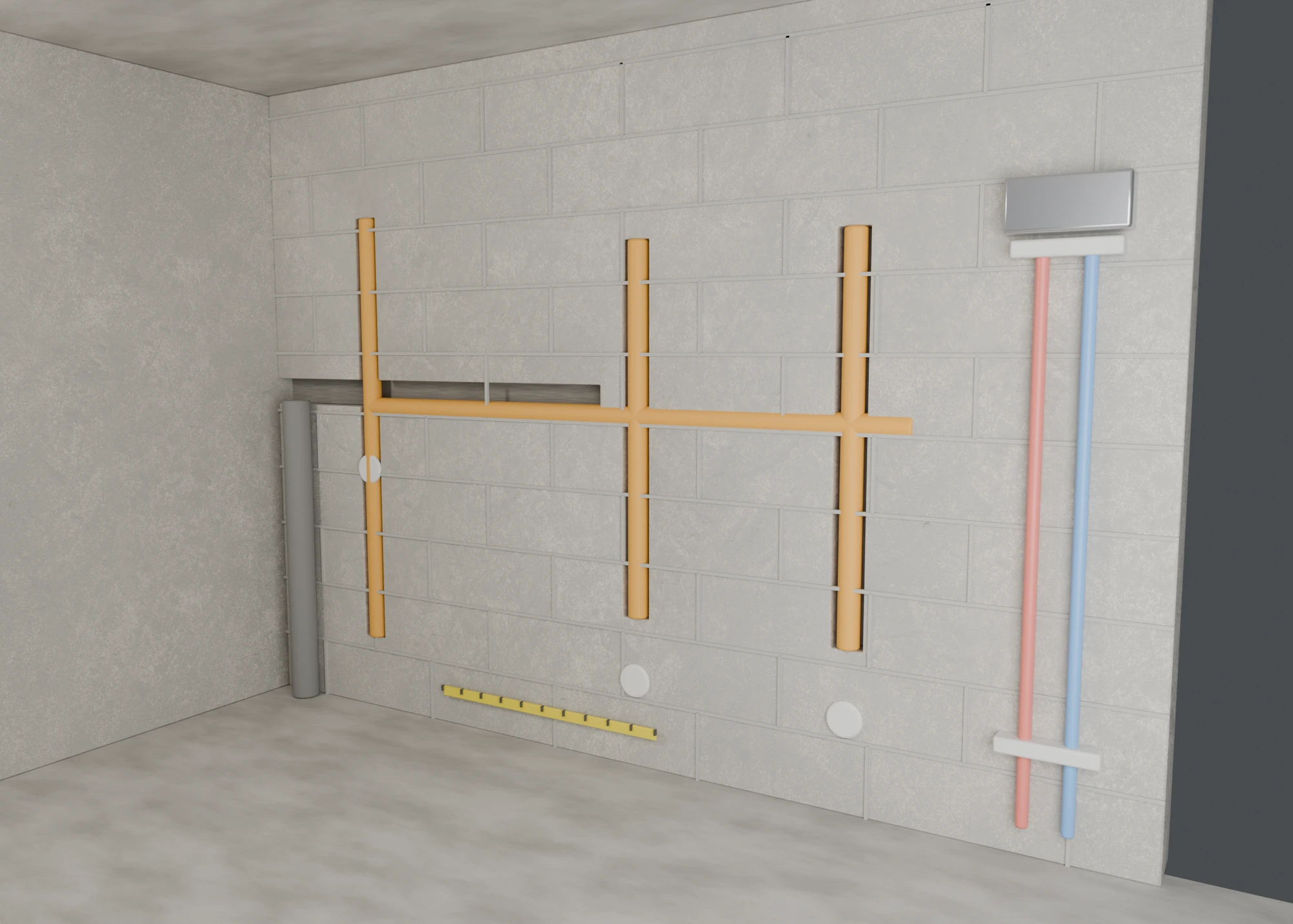

Стена закрыта отделкой —
но вы видите, что внутри
Фотография открытой стены сама по себе бесполезна: через год непонятно, где именно на стене это место. Здесь снимок сводится с проектом — и превращается в рабочий инструмент: можно мерить, сравнивать с проектом и не сверлить наугад.
Как снимок садится на стену
Три шага, каждый занимает секунды
Длина стены известна из модели — 3,6 м. Значит каждый пиксель снимка теперь равен миллиметрам, и по фото можно мерить.
Автопоиск трасс на снимке
Движок сам обводит гофру, трубы и подрозетники — вам остаётся проверить и поправить
Что не распозналось — дорисовывается руками: линия на снимке сразу становится элементом в координатах стены.
Развёртка стены: проект и факт на одной плоскости
Слева — как задумано в проекте, справа — как получилось на самом деле
Что разошлось с проектом
Это и есть главная польза: расхождения видно до ремонта, а не после
| Что | По проекту | По фото | Вывод |
|---|---|---|---|
| Кабель на розетки | 15 см от угла | 38 см от угла | расхождение 23 см |
| Труба горячей воды | 40 см от угла | 41 см от угла | совпало |
| Подрозетник у двери | высота 30 см | высота 32 см | в допуске |
| Канализационный отвод | не предусмотрен | есть, 12 см от угла | добавлено на месте |
Расхождения сохраняются в паспорте объекта: через год вы открываете точку на плане и видите не «как задумывали», а как есть на самом деле.
Куда это развивается
Честно: что работает сейчас, а что ещё делается
Снимок относится не к «кухне вообще», а к конкретной стене: выбираете стену, сторону и высоту. С этого момента у фото есть плоскость в модели.
готовоСтена разворачивается в прямоугольник. Рядом ложатся проектные трассы и ваш снимок — уже можно сравнивать глазами.
готовоВы тянете рамку по углам стены на фото. Снимок распрямляется в вид «прямо на стену» и получает масштаб модели. Дальше по нему можно мерить.
готовоДвижок сам находит на выпрямленном снимке гофру, трубы и подрозетники и переводит их в линии в координатах стены.
готовоТелефон с датчиком глубины знает своё положение — тогда фото садится на стену само, без рамки и углов.
позже
